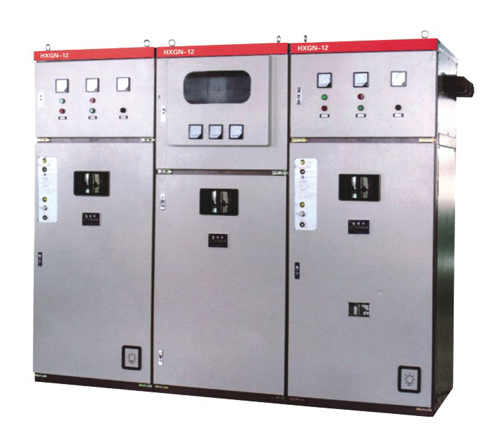

HXGN-（12、24）交流金屬封閉開關設備

線路設計中的交流金屬封閉開關設備

HXGNI-12ZF(R)箱型固定式金屬封閉開關桓(簡稱環網相適用

于交流50Hz，10kV的網絡作為開斷負荷和短路及關合短路電流用，本環網柜配用手動、電動彈簧機構來操作負荷開關，接地開關和隔離開關配用手動操作機構。

使用環境條件

1.環境度上限十40℃下限-25℃

2.海高度不過10000m

3.空氣相對漫度日平均值不大于95％，月平均位不大于90％水汽日平均值不大于22x10pa。月平均值不大于1Bx10p

4.周圓空氣不受他或可氣體、水燕汽等明量污染

5.無經常性的烈振動

技術要求有N-10630型真空負荷開關的環網柜應能滿足ZFN10830型真空負荷開關的所有相應的技術要求

結構和工作原理

本環網柜是以空氣為絕緣介質的、主要配裝N-10630型真空負荷開關，主要方案有進線柜和出線柜等

1進線柜方案

柜內主回路有一合乙FN口一10/630型真空負荷開關，它配裝有隔離刀，的情還配裝接地刀所組成，三者共裝在一個機架上，并互有聯鎖。因此可實現接通母線、屬離、接地三個工位的操作，柜內還可活配裝CT、PT等元件。

2.出線柜方案

柜內主回略有一合ZFN口-10630型真空負荷開關和帶撞擊器的熔斷(有隔離開關的作用)及接地刀所組成也可實現三工位操作柜內還可現活配CTPT和NO雷器等元件，因此有時可省去計量柜。進、出線柜均配有與接地開關聯鎮的境緣防護隔板柜內各開關與隔板及柜門間采用機械聯鎖，并達到“五防”要求，柜體外亮防護等級為P2X
